平成26年度

平成26年度上期

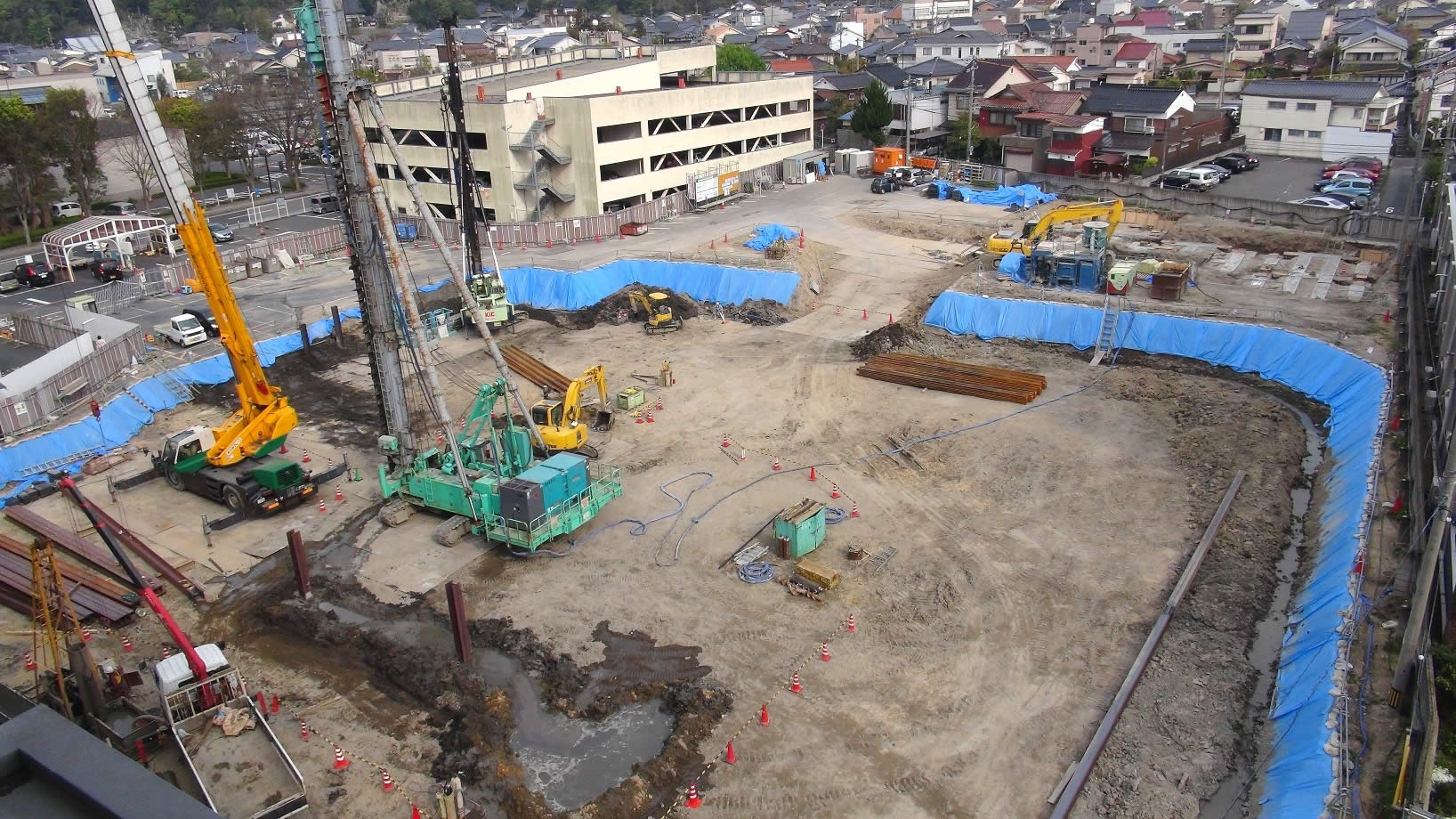

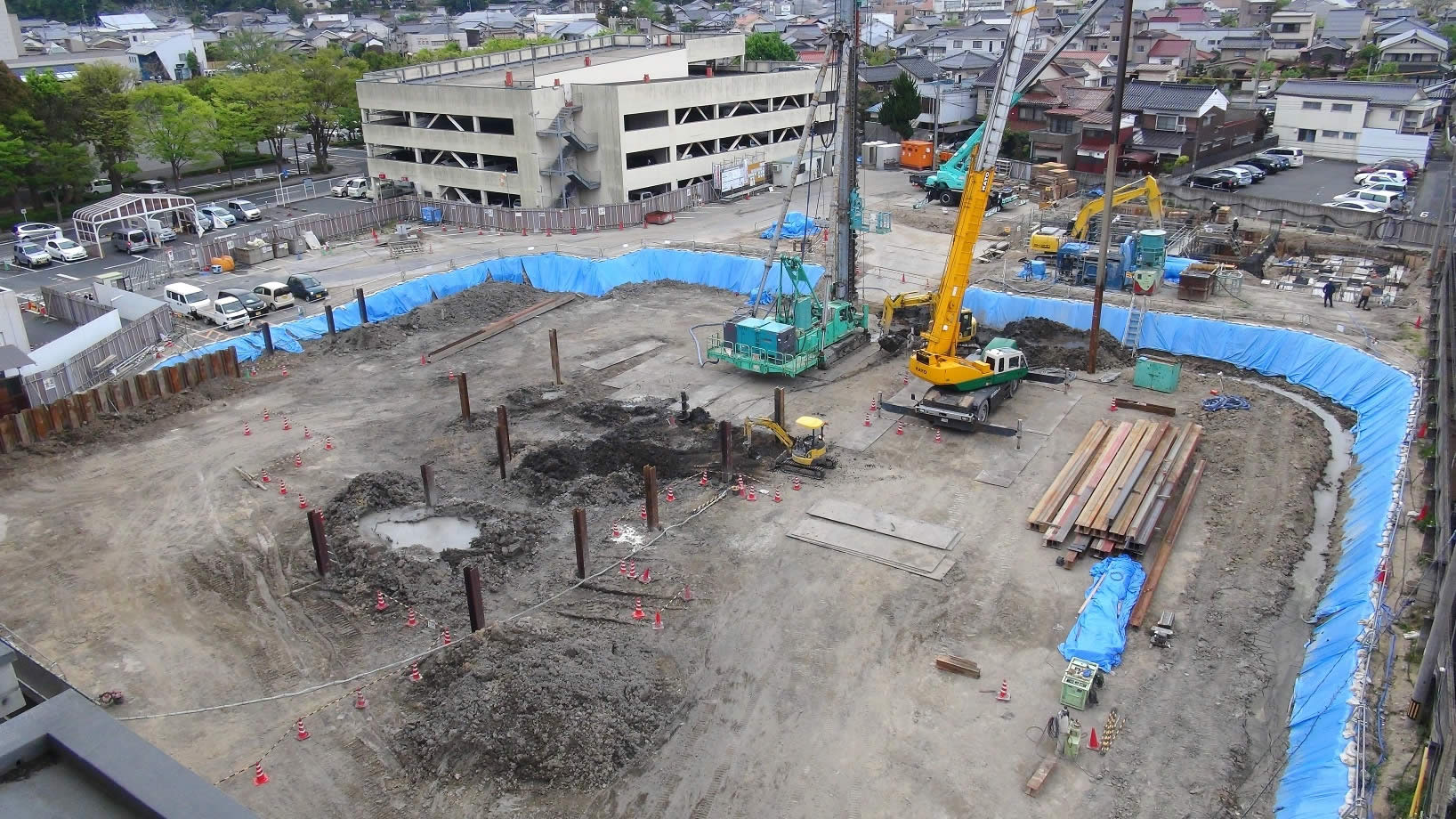

構台杭打設


工事重機を搬入するための足場を敷設しています。

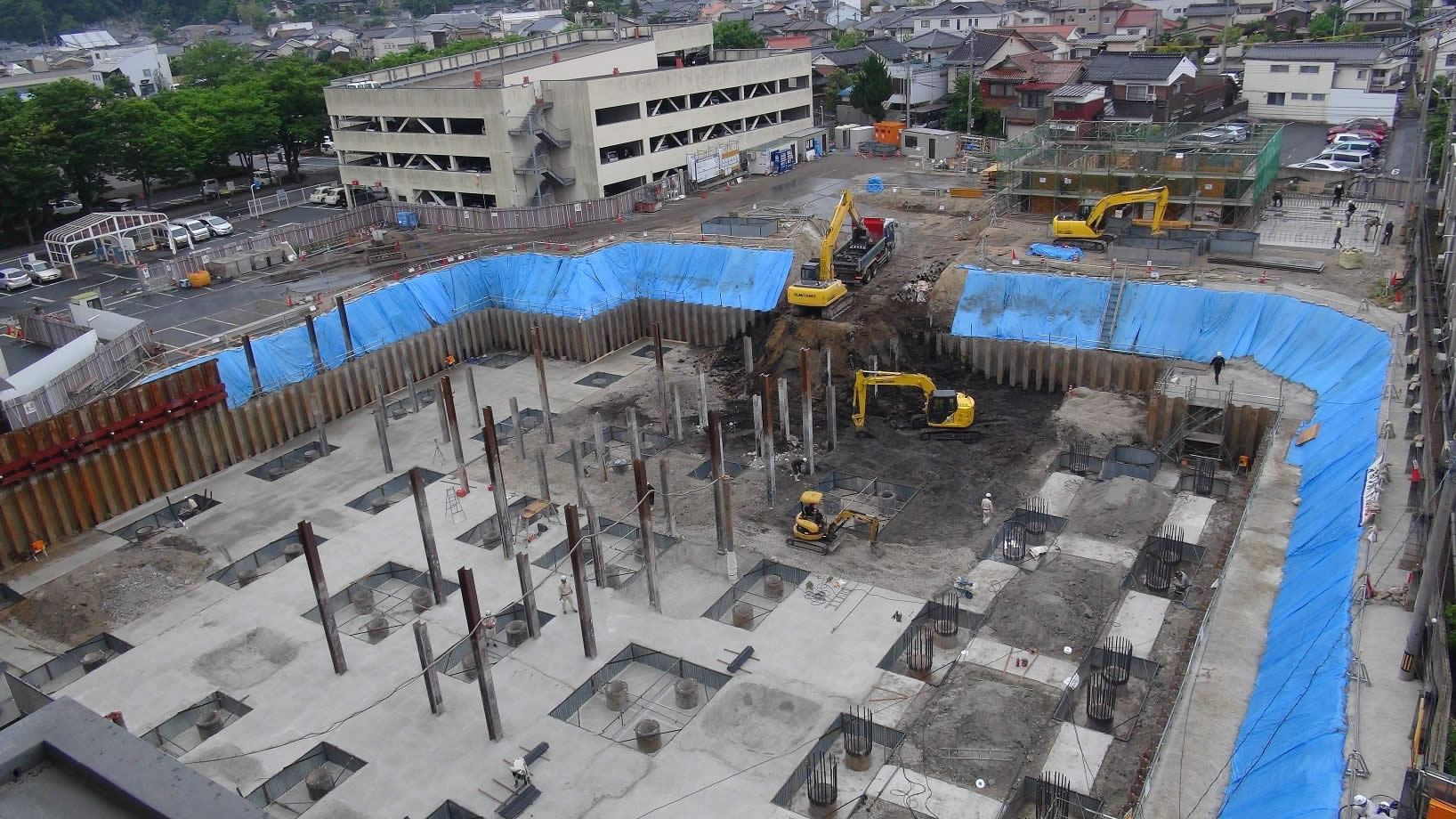

杭頭を掘り起こす作業(二次掘削)等をしています。

新棟基礎躯体工事

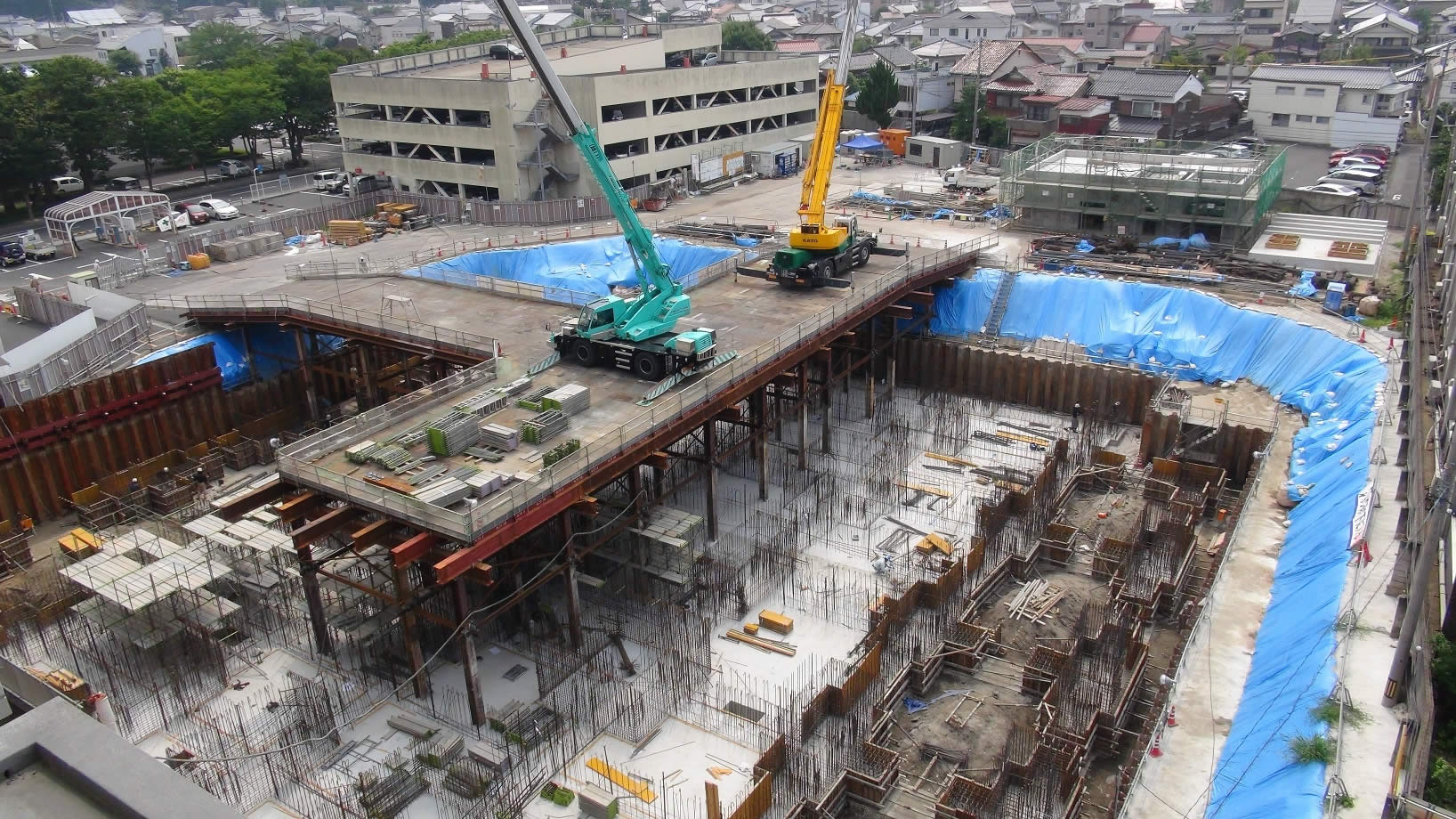

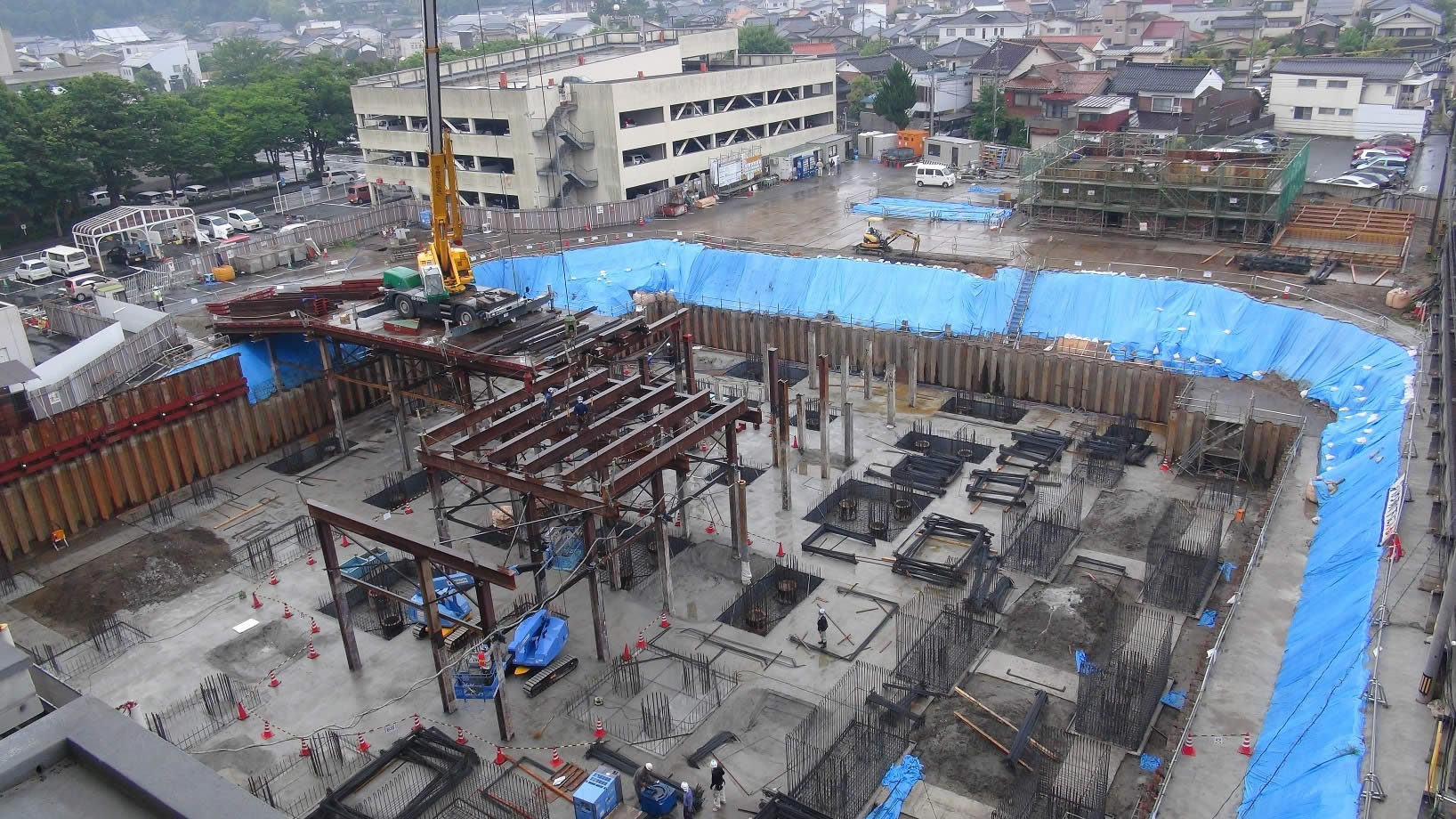

乗入構台の架設、基礎下部の配筋・コンクリートの打設を行っています。

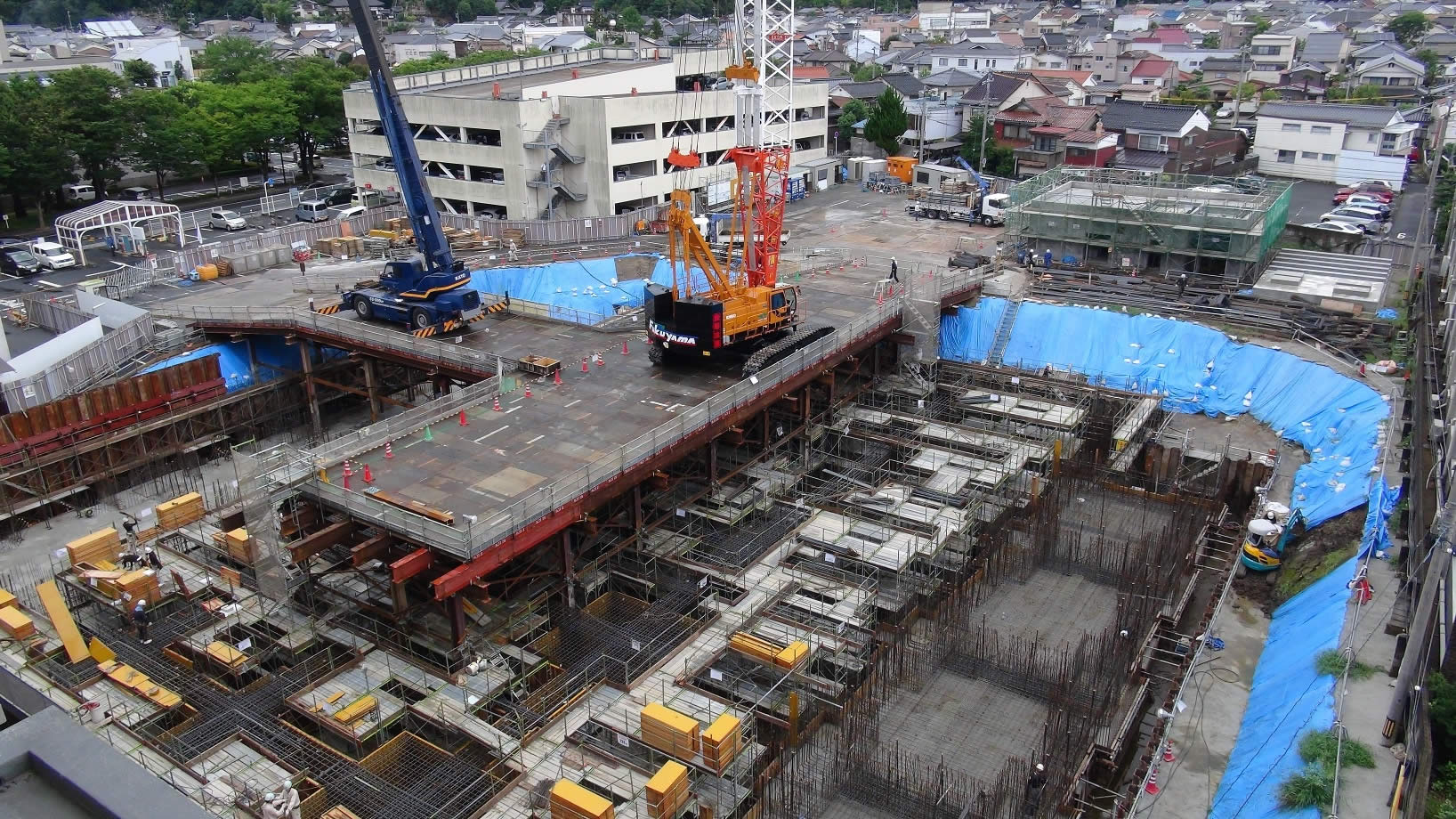

基礎型枠組立、基礎・免震・地中梁配筋作業等をしています。

平成26年度下期

免震層工事


免震層床の配筋工事を行っております

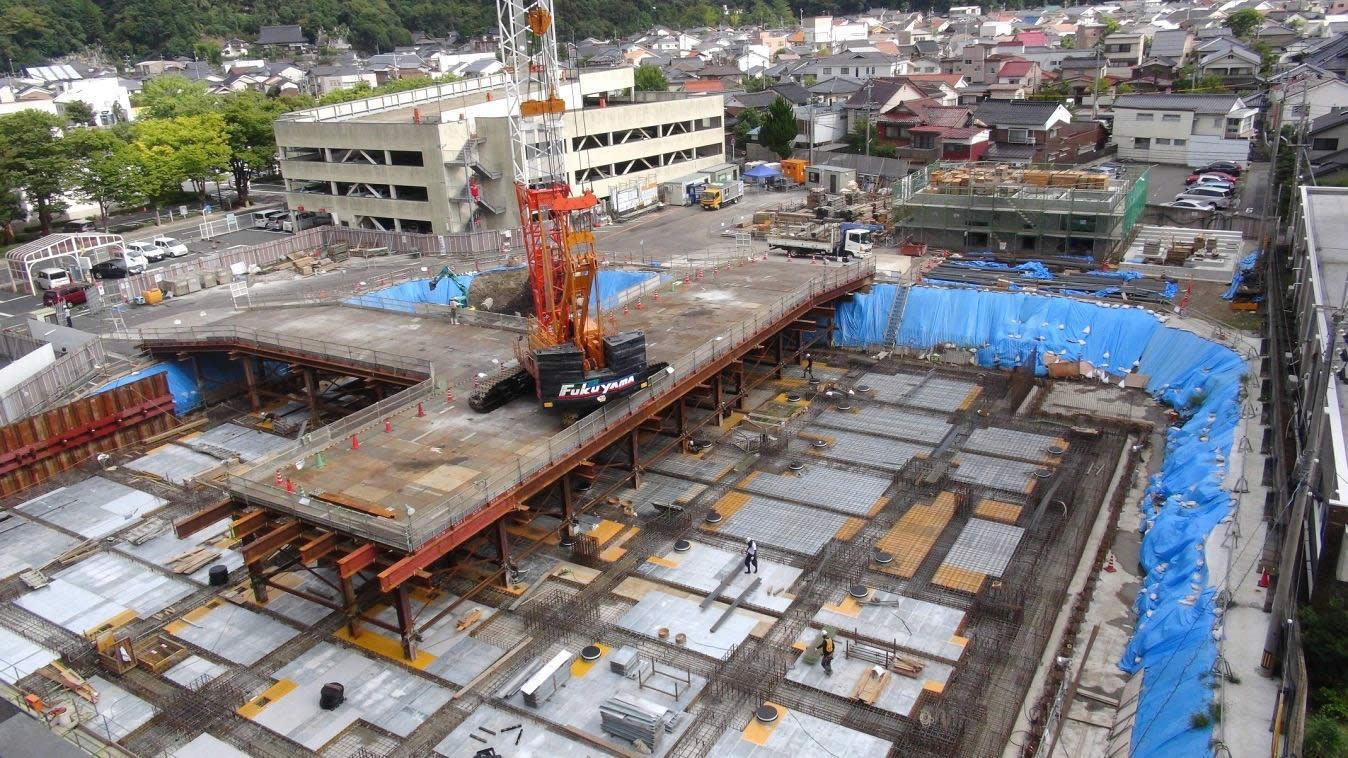

免震層床のコンクリートを打設しました




免震装置の基礎が出来上がりました




免震装置基礎の上には左上写真の丸い装置(ゴム支承)が設置されます。

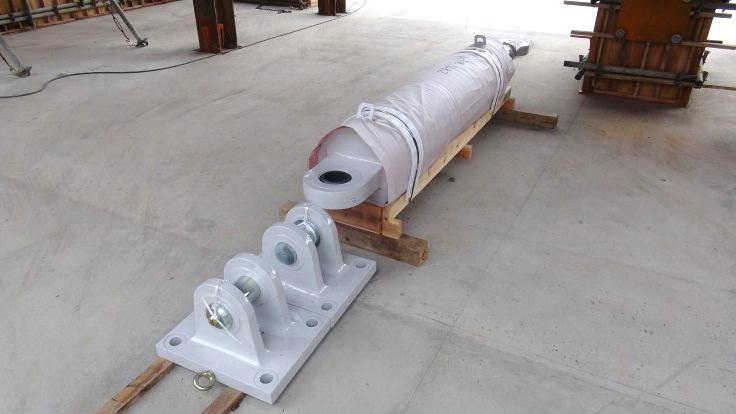

その他にもオイルダンパーや弾性すべり支承等の装置があり設置されます。

免震層躯体工事

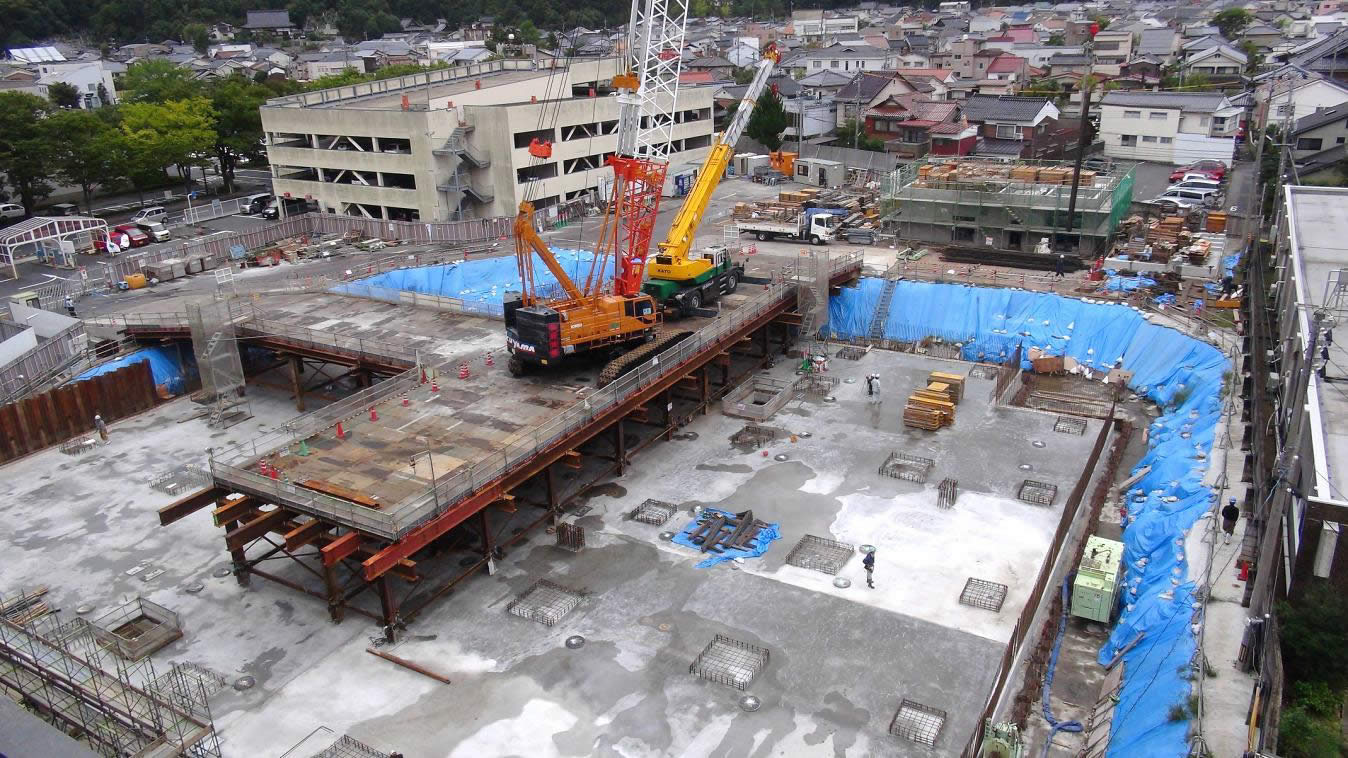

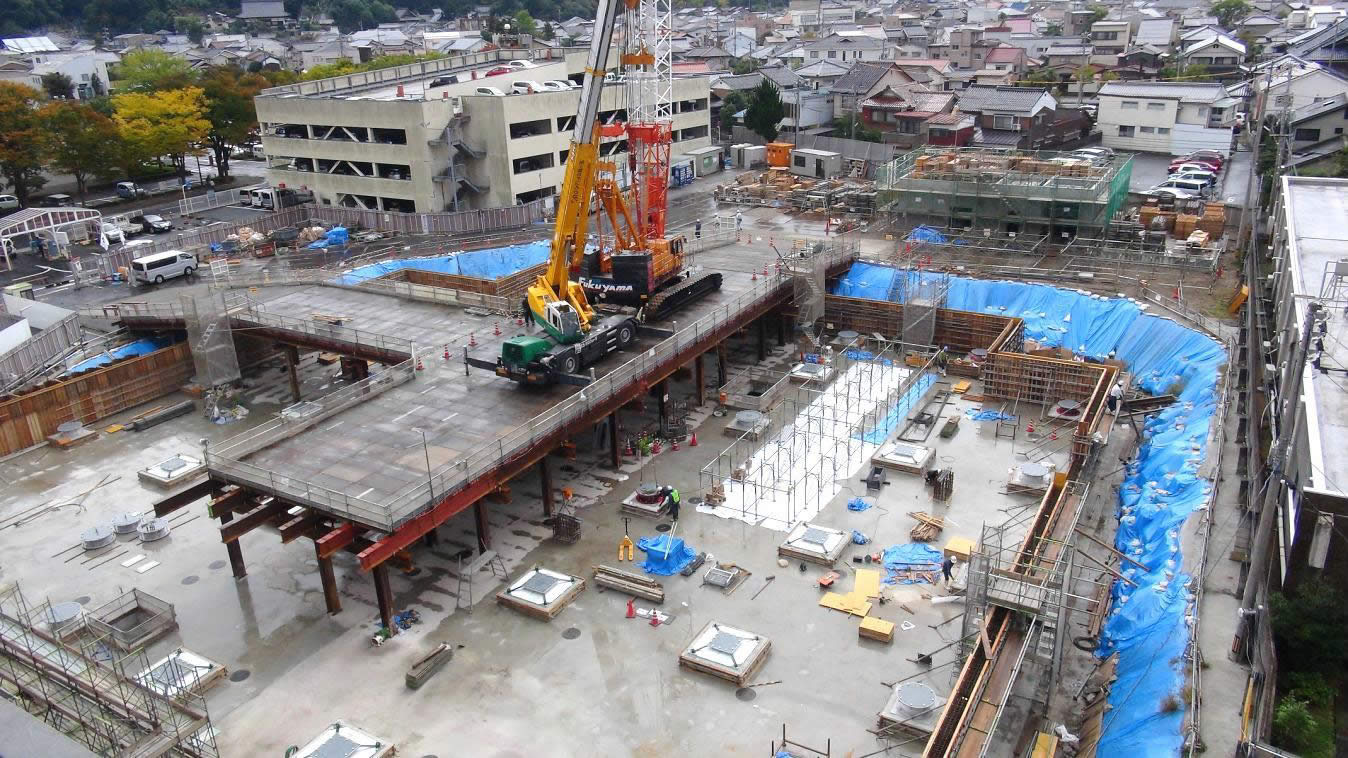

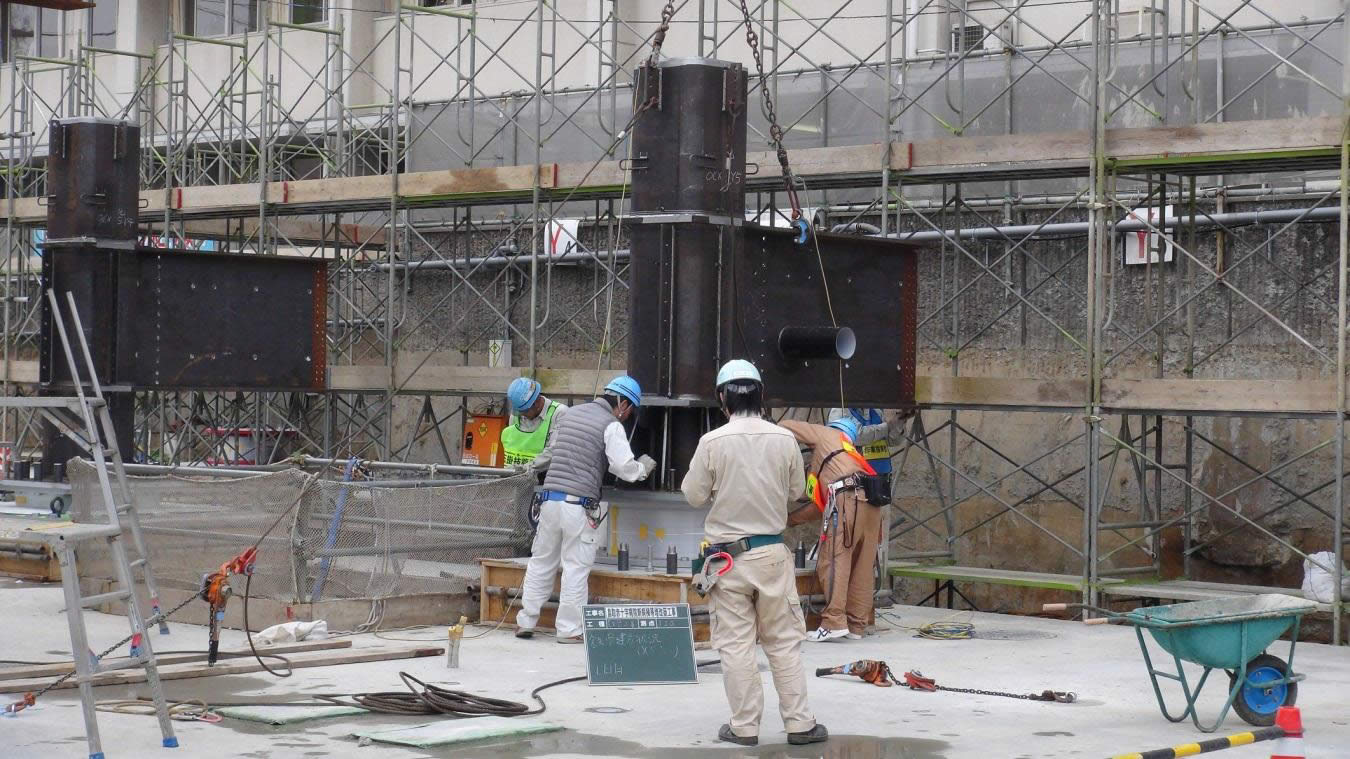

免震装置の設置が終わり、O筋鉄骨建方、1階大梁を接続しています




O節の鉄骨建方の様子(O節:免震層から1階床まで)

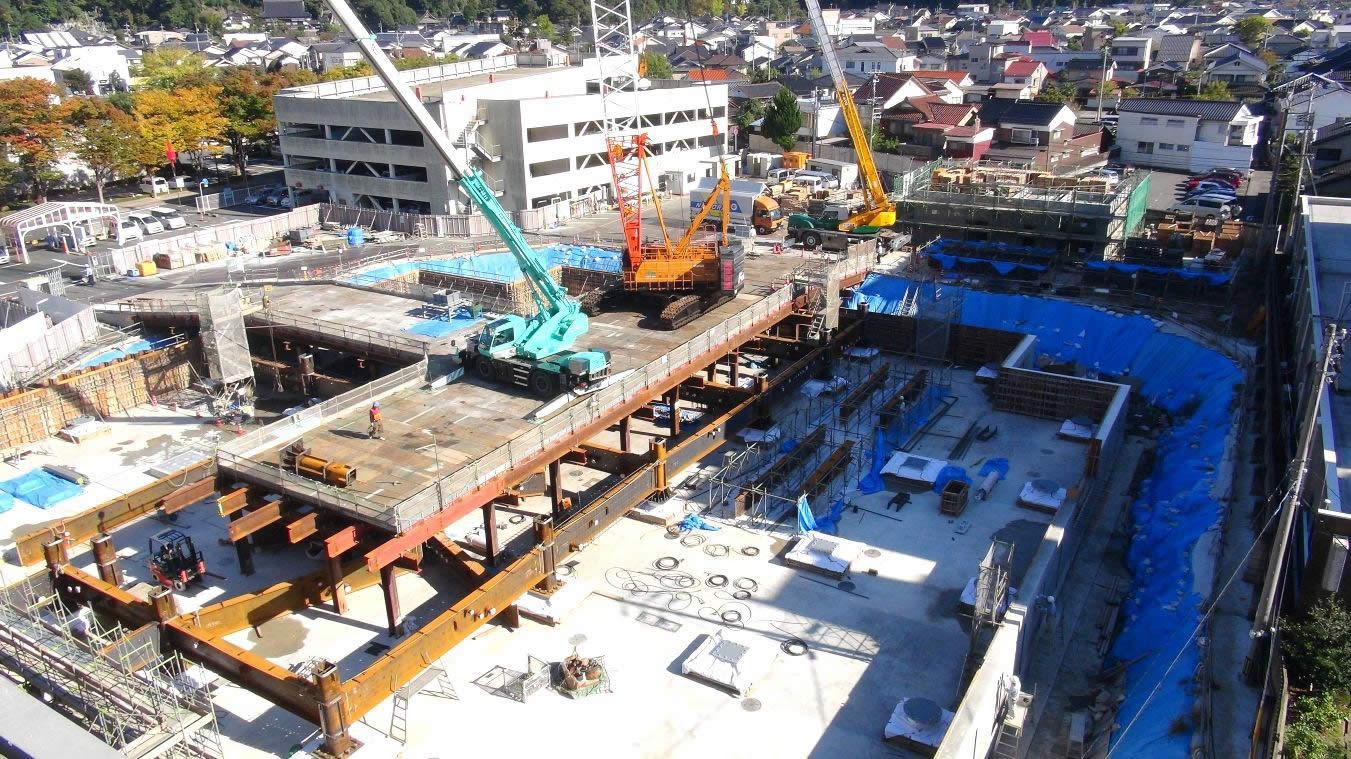

鉄骨柱・大梁の配筋及び型枠工事、鉄骨柱・大梁の溶接を行っています

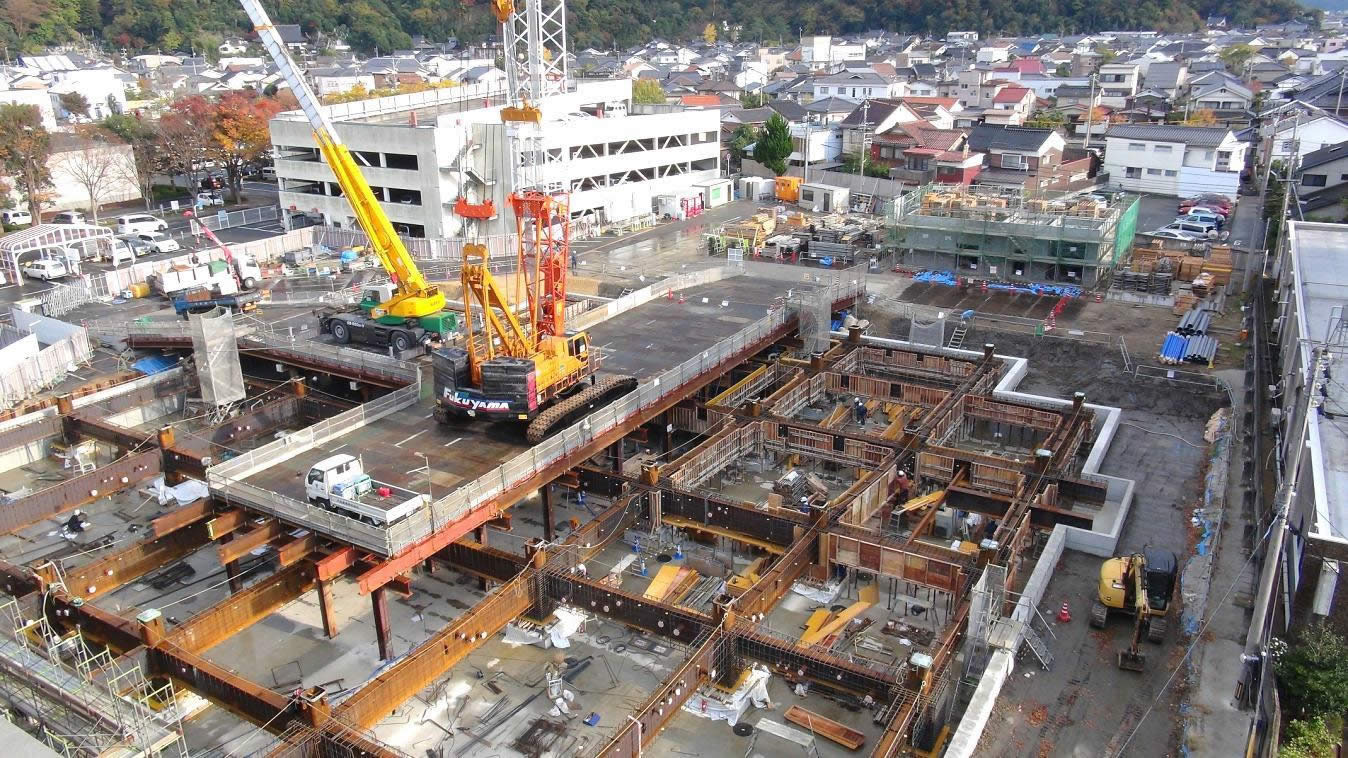

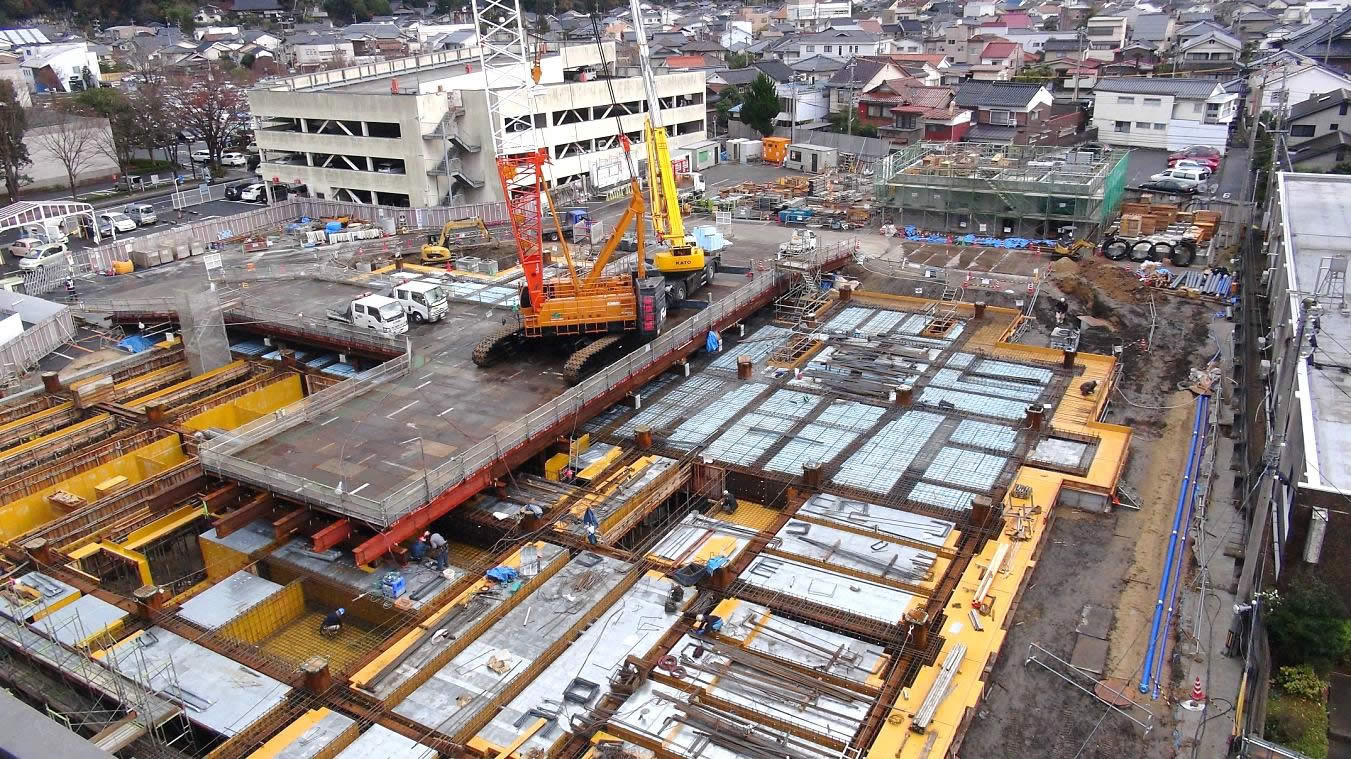

鉄骨柱・大梁・小梁の配筋及び型枠工事、1階床の配筋工事を行っています

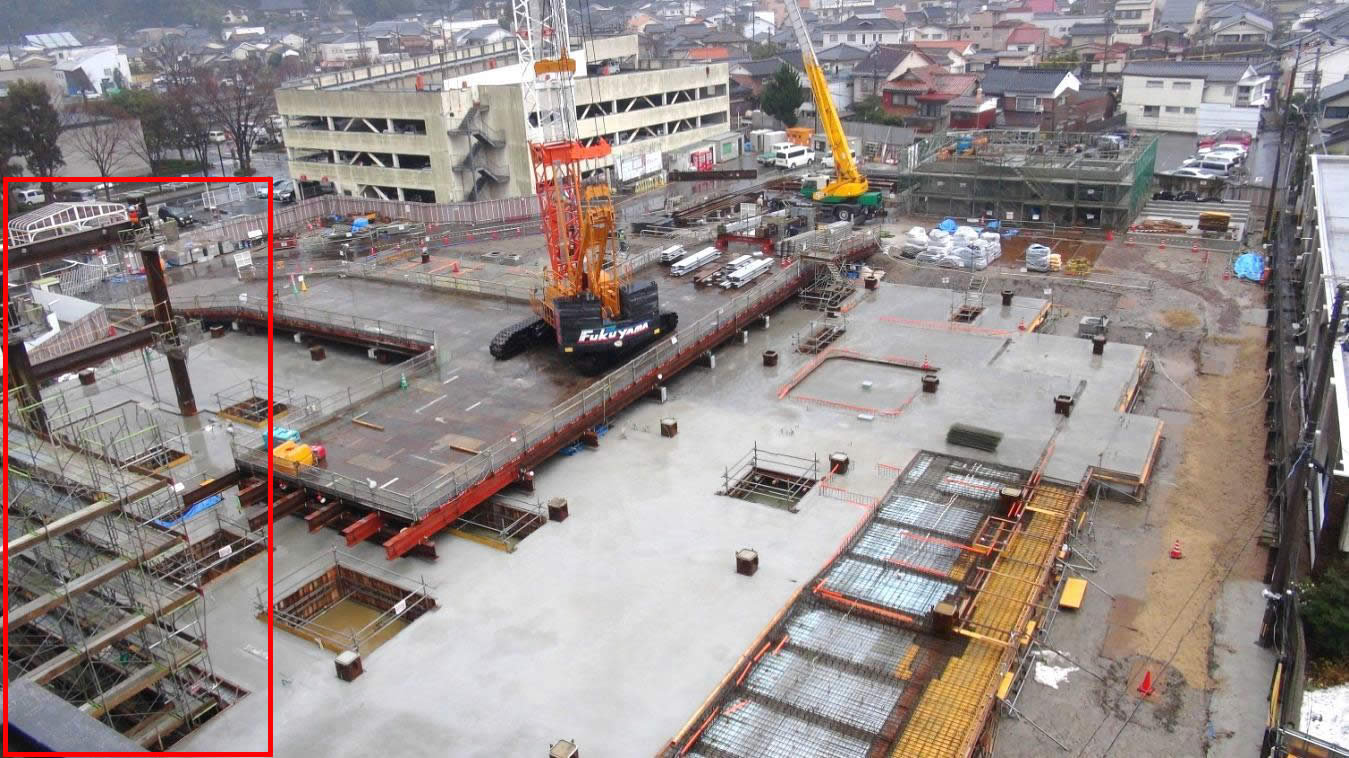

1階床のコンクリートを打設しています

地上節鉄骨建方

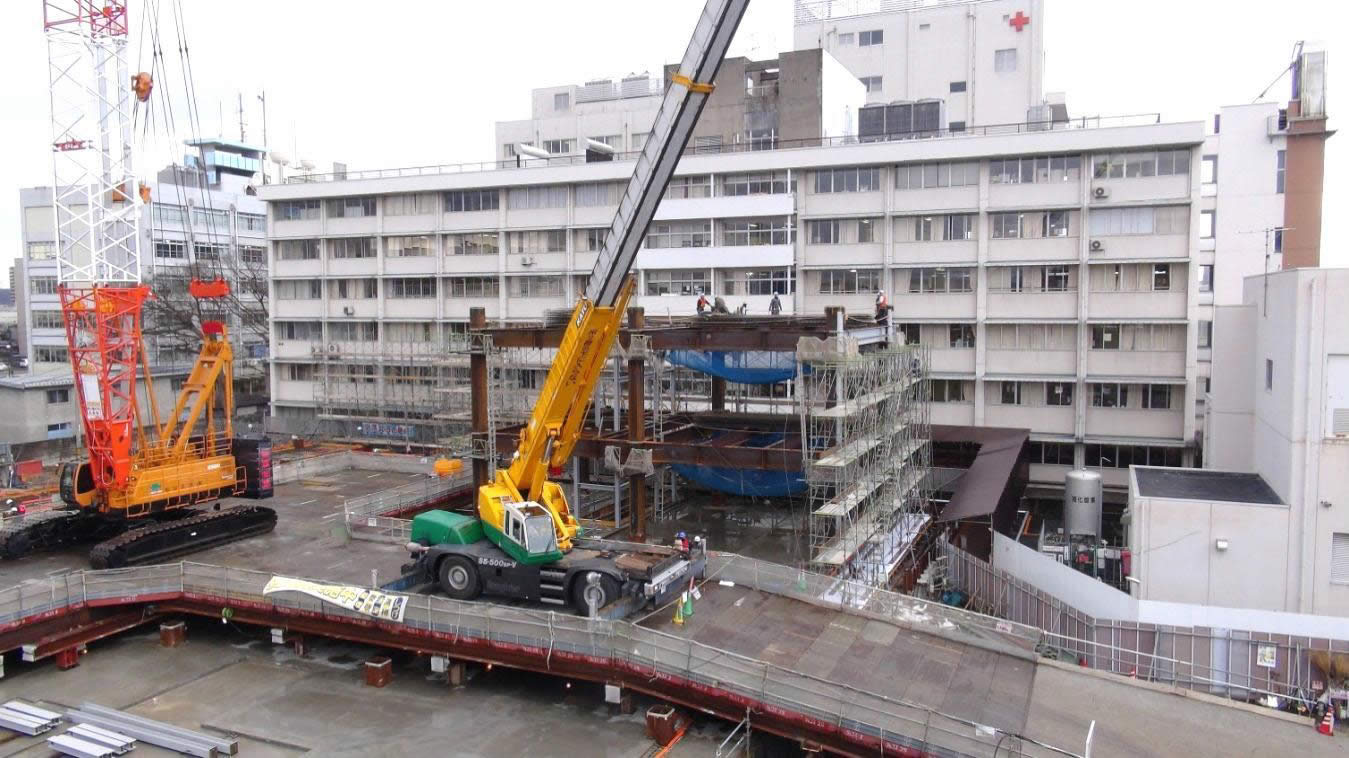

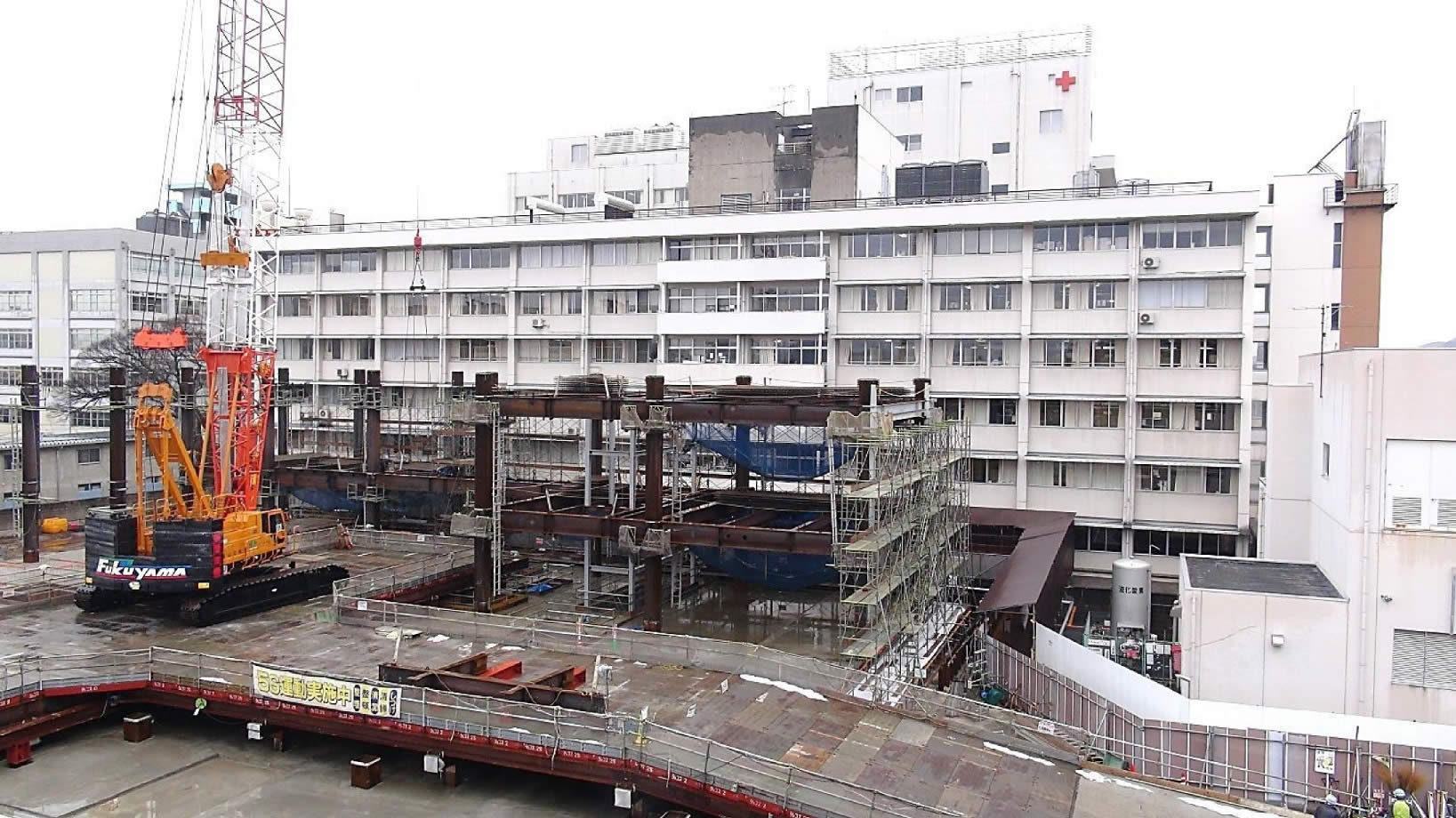

外周足場の組立、1節(1~3階)の鉄骨を組み立てています




<立体駐車場側からの景観>

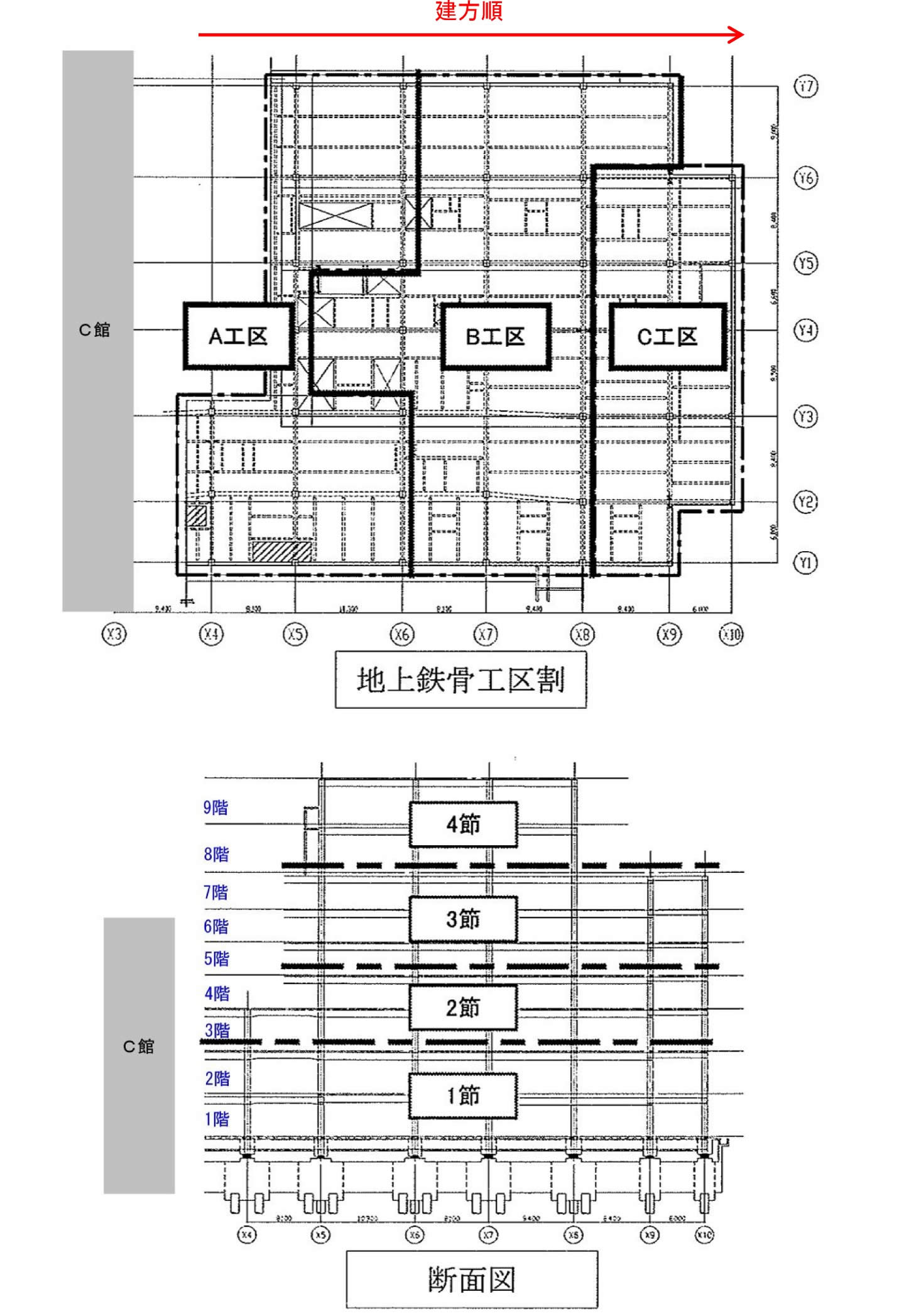

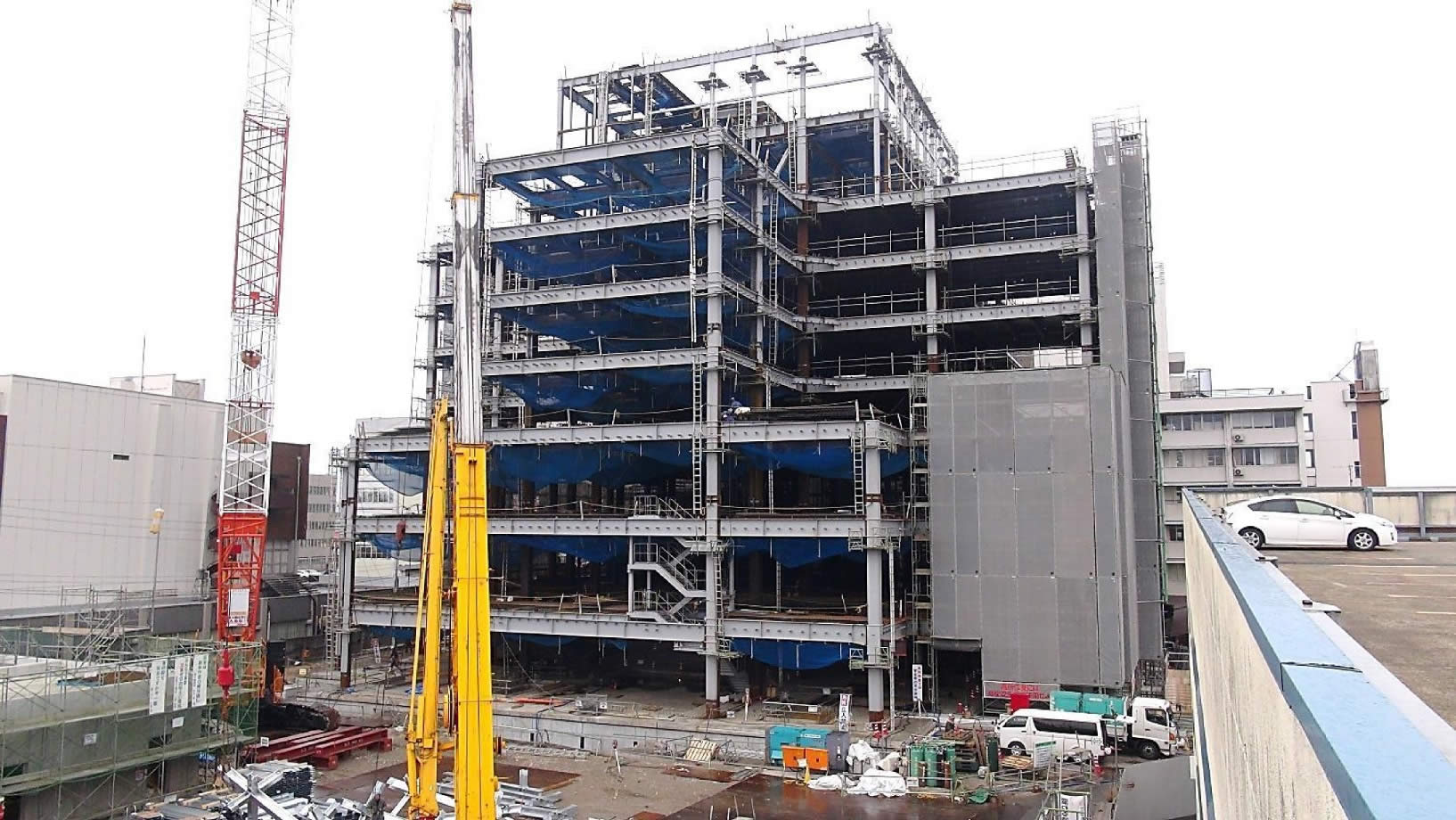

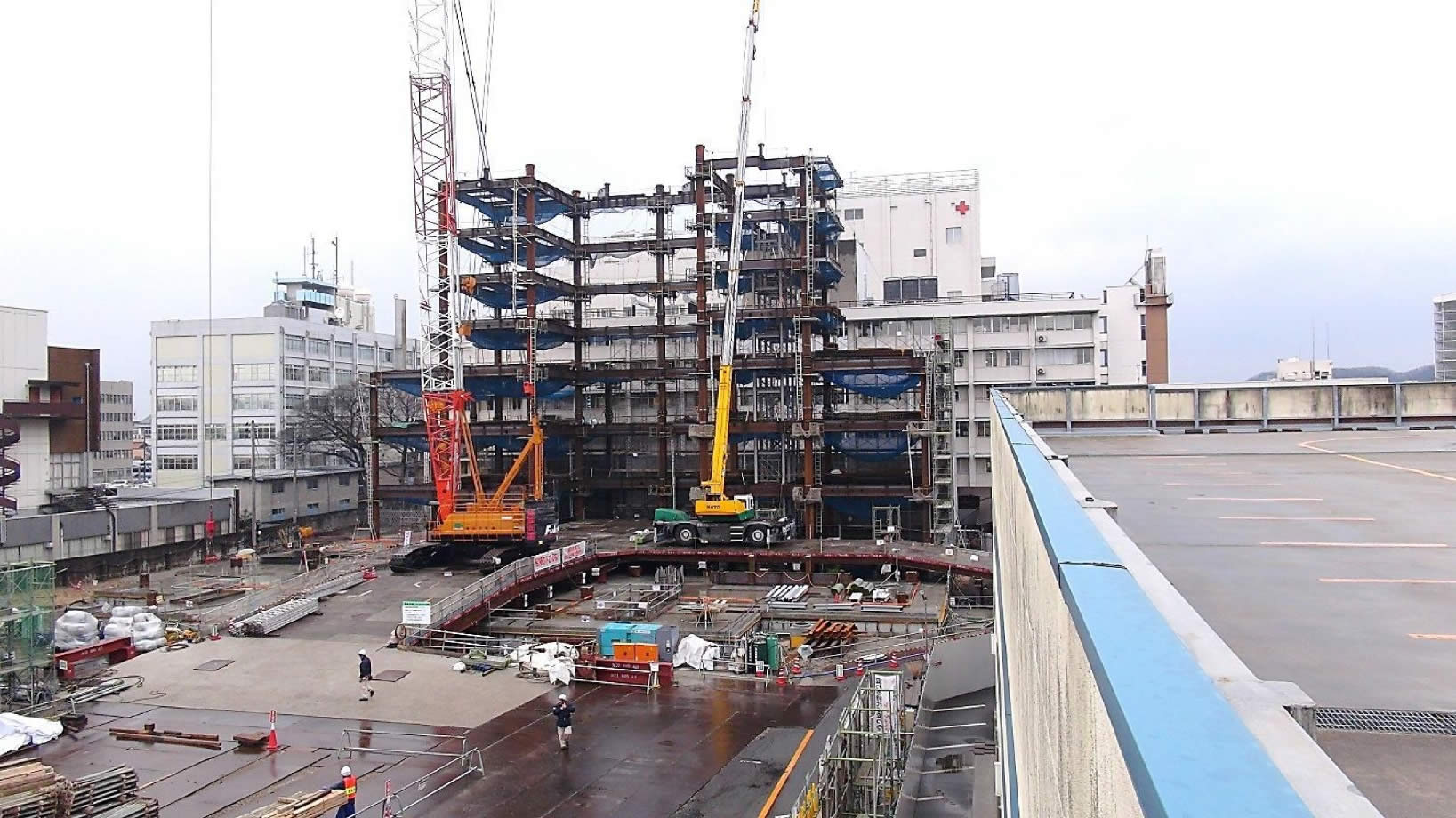

鉄骨建方について

鉄骨は水平方向については3工区、垂直方向については4節に分けられ立ち上げていきます。

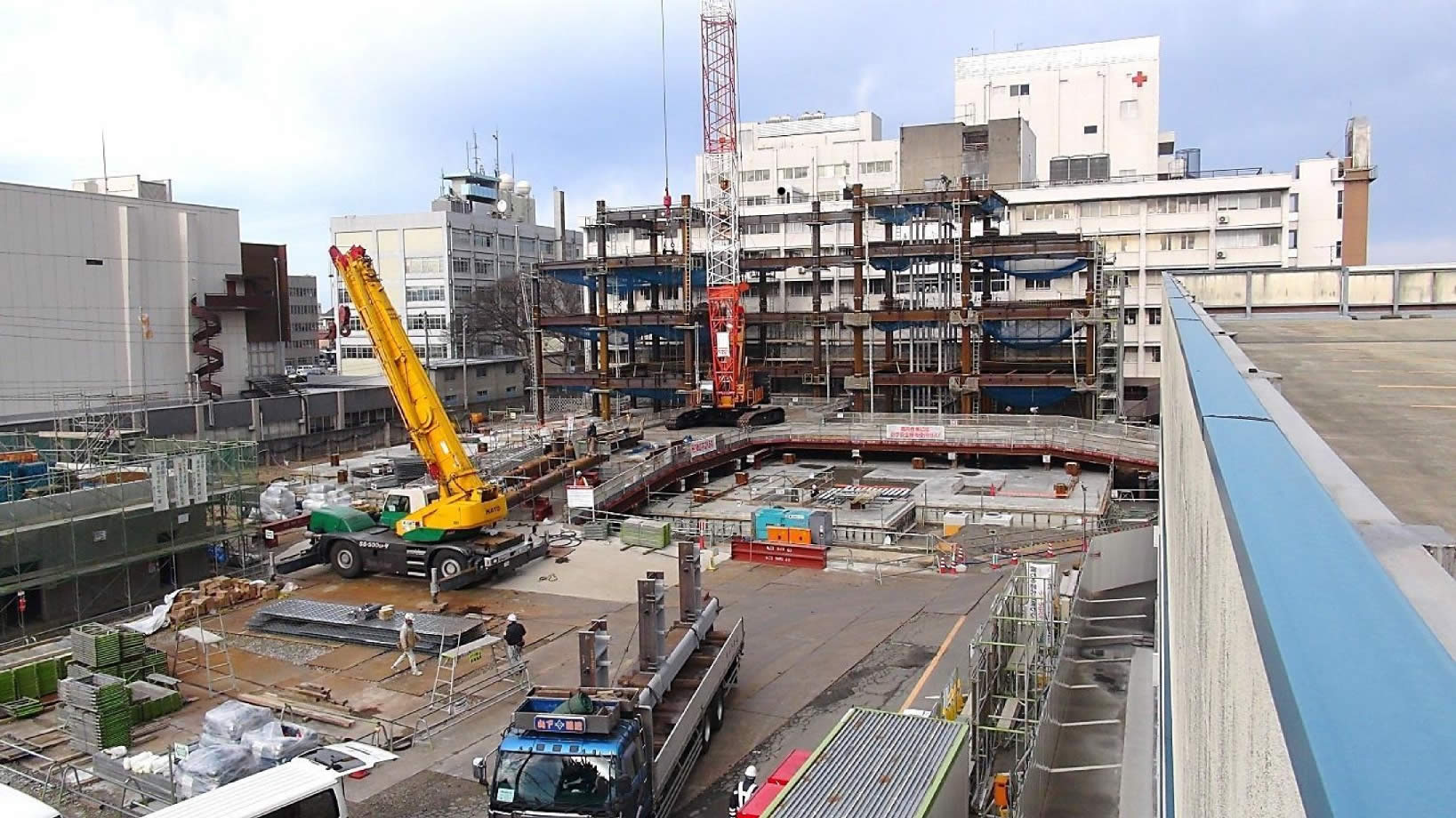

A工区第1節 建方




A工区第2節 建方




A工区第3節 建方

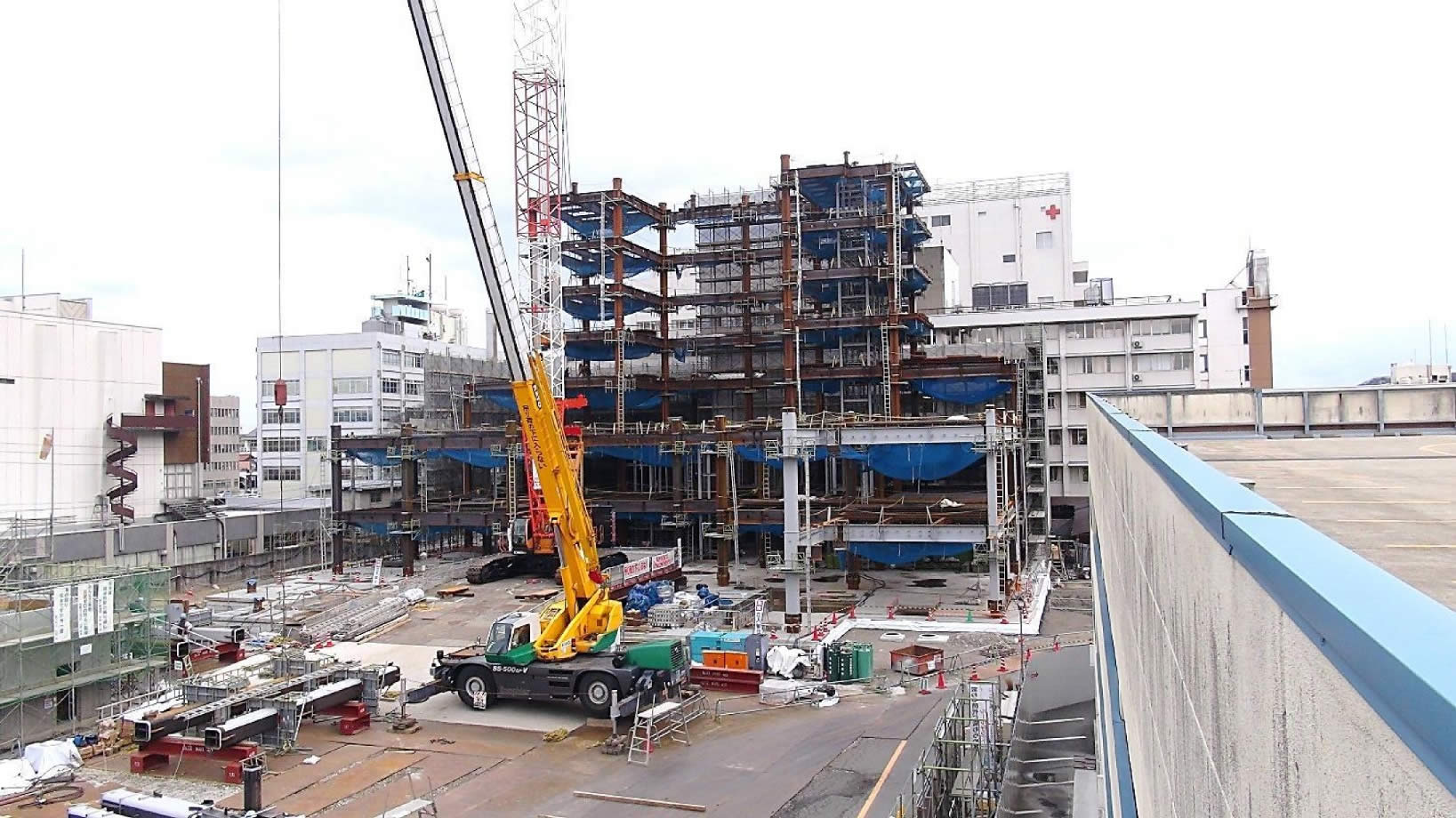

B工区第1節 建方

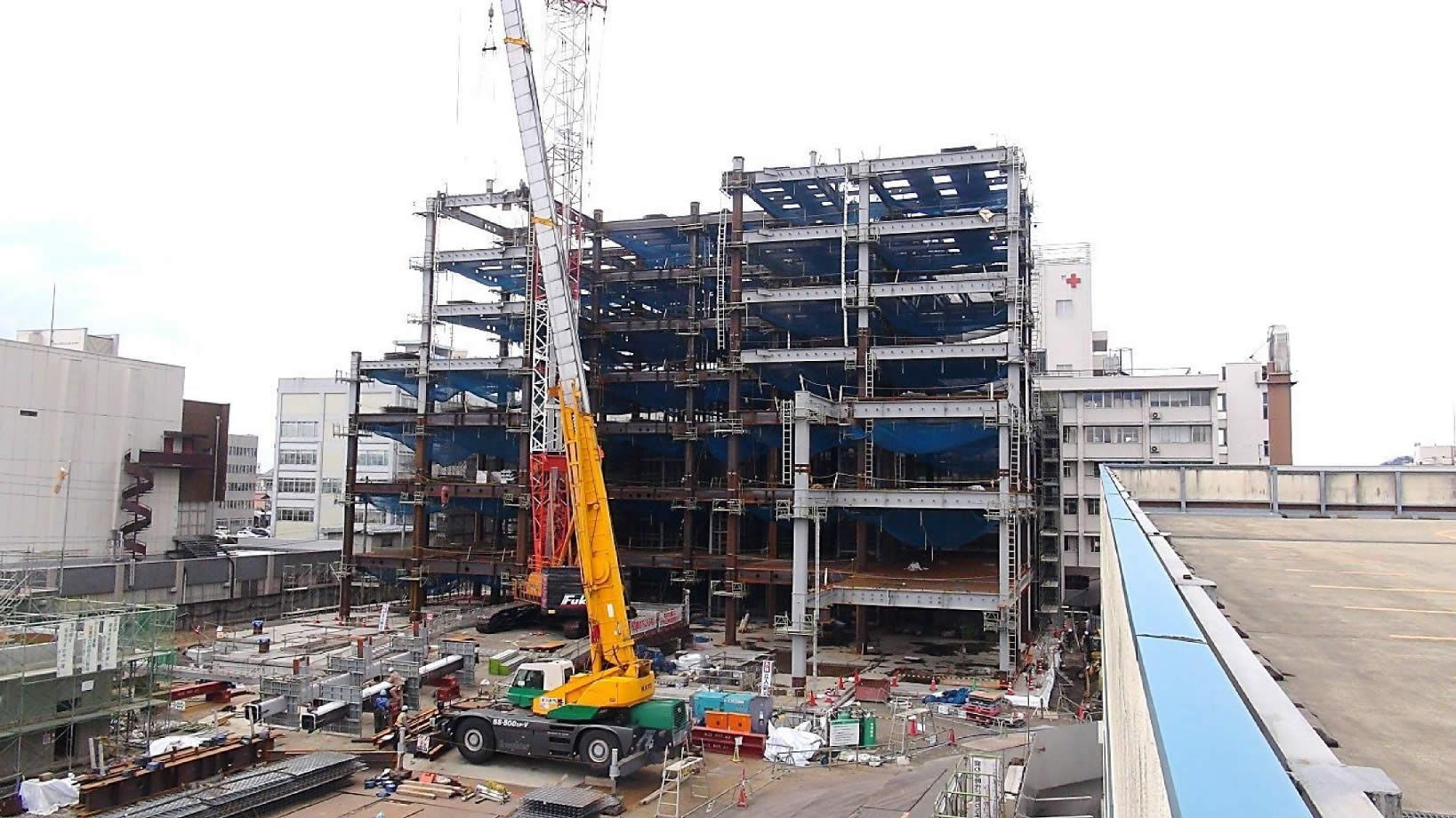

B工区第2節 建方




B工区第3節 建方




B工区第4節 建方

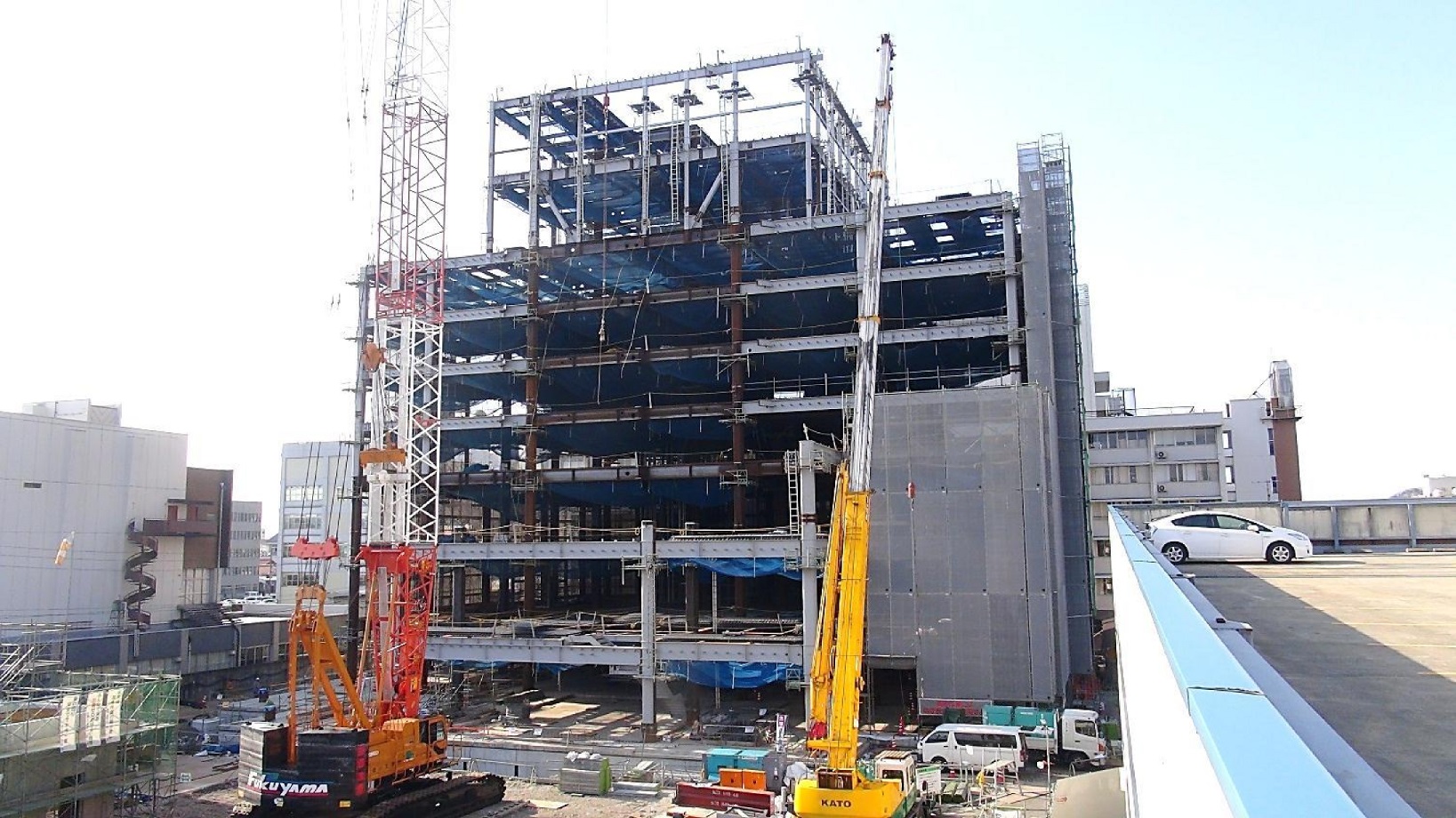

C工区第1節 建方

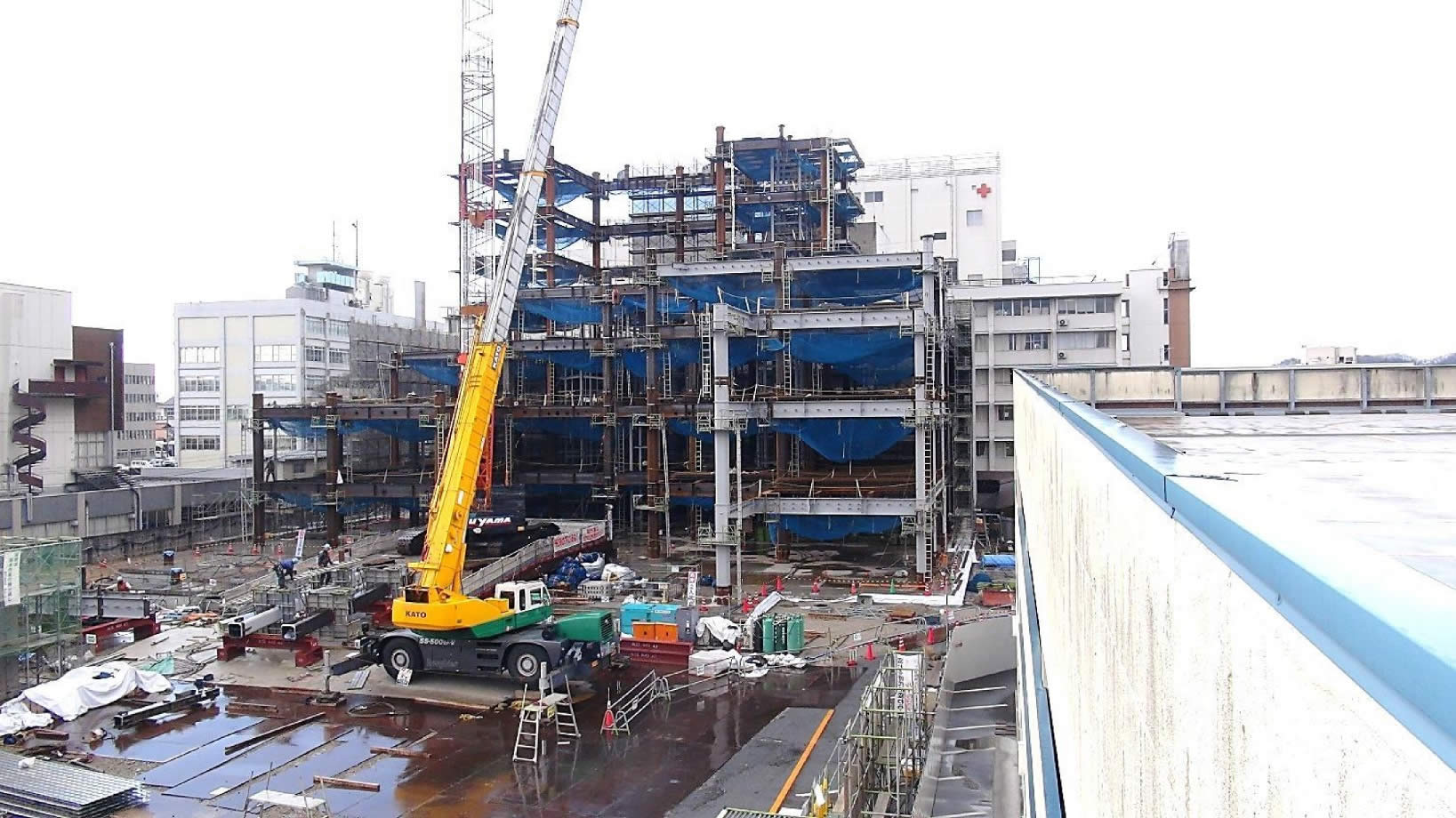

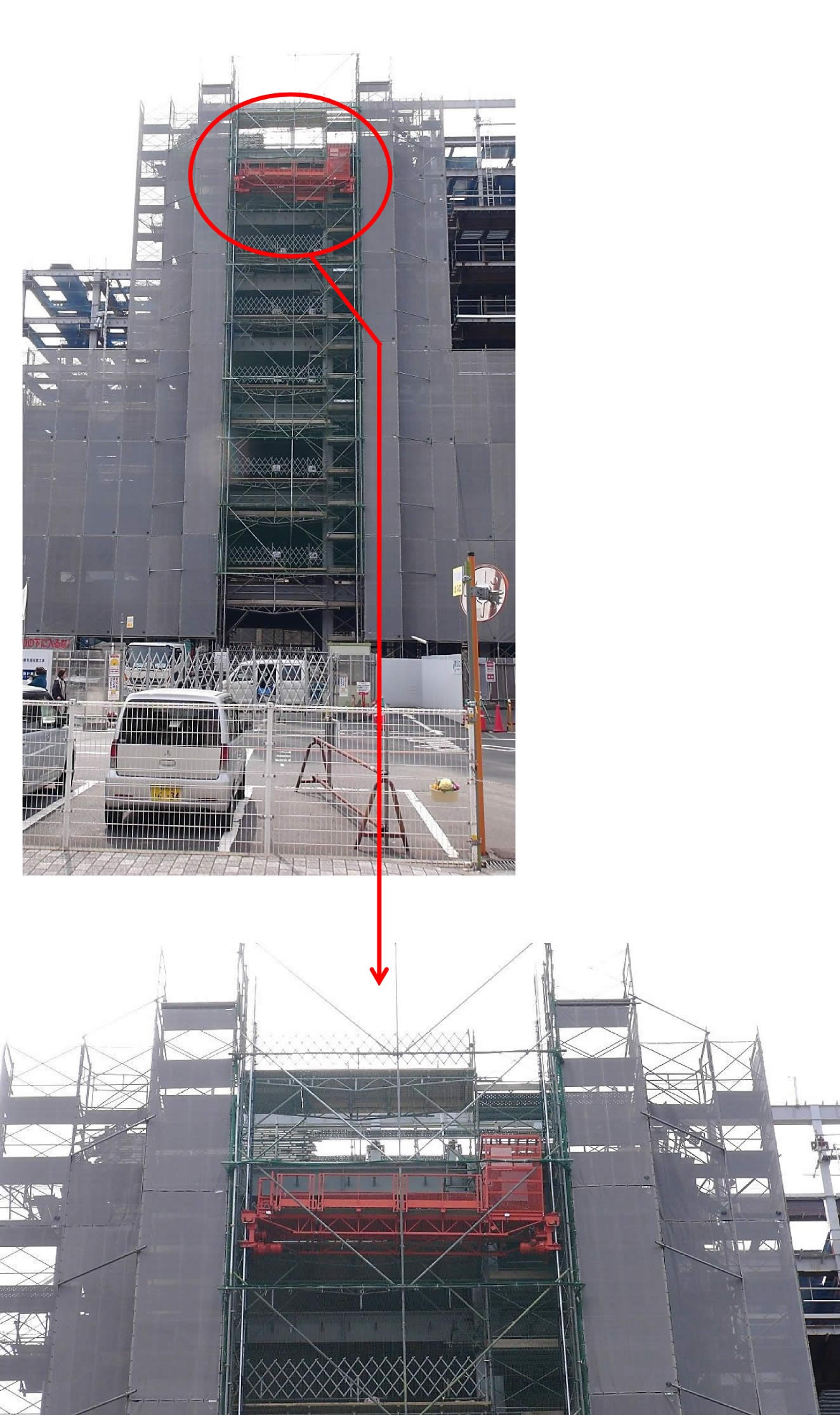

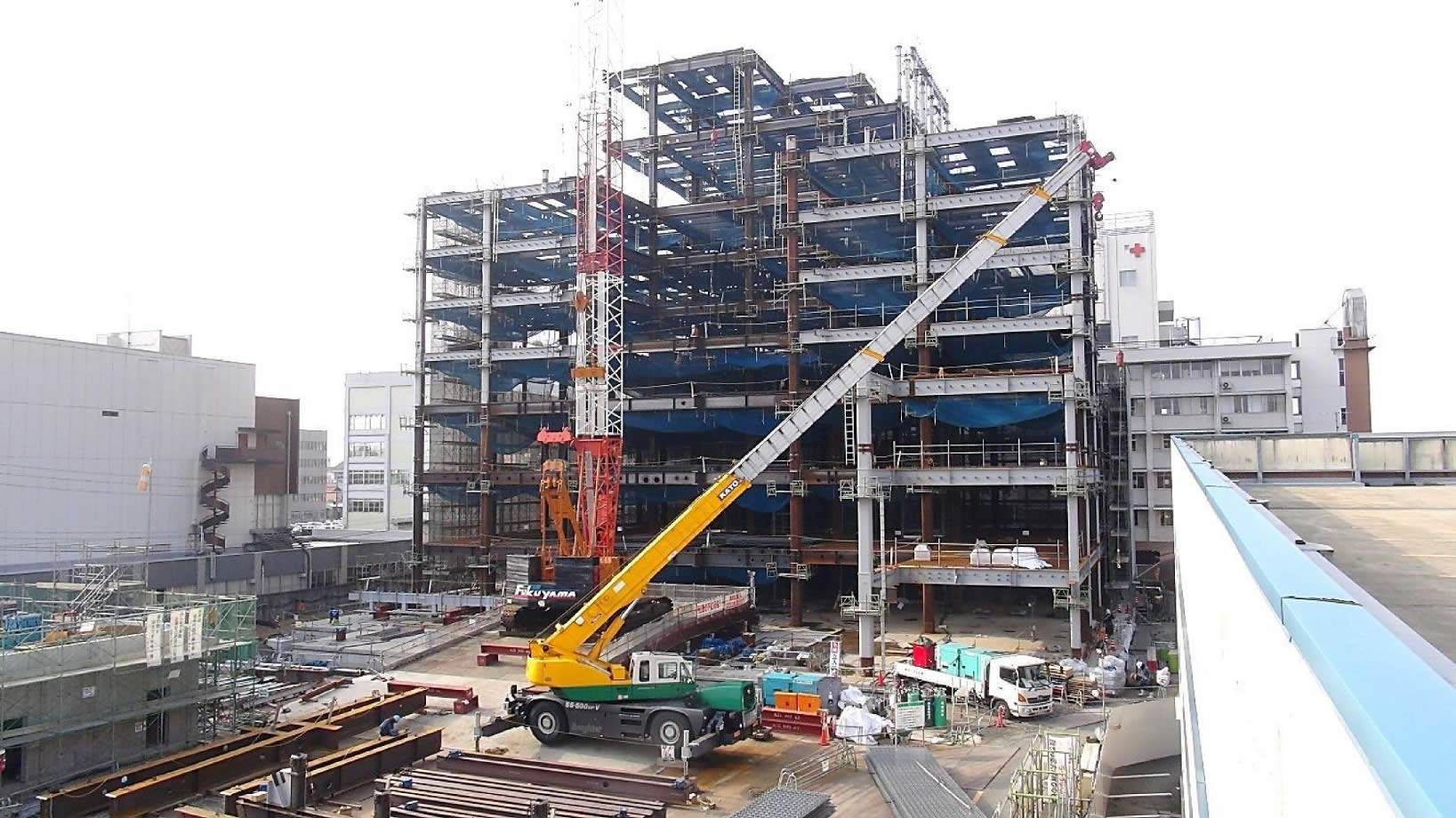

鉄骨が高くなり人・資材を運ぶためのロングスパンエレベーターが設置されました。




C工区第3節 建方
